干貨!不同種類風口的特點與選擇

2022-04-18
  中央空調常用的風口類型有七類,包括百葉風口、散流器、噴口、旋流風口、條縫風口、格柵風口和專用風口。詳細分類如下:
  1)百葉風口:單層百葉風口、雙層百葉風口、連動百葉風口、固定斜百葉風口、地面固定斜百葉風口。
  2)散流器:方矩形散流器、圓形散流器、圓盤形散流器、圓形斜片散流器、圓環形散流器、自力式變流型散流器等。
  3)噴口:球形噴口、筒形噴口。
  4)旋流風口:可調葉片旋流風口、階梯旋流風口。
  5)條縫風口:直片條縫風口、雙槽條縫風口。
  6)格柵風口:側壁格柵風口、可開啟側壁格柵風口。
  7)專用風口:自垂百葉風口、遮光風口、防雨百葉風口、門鉸式回風口、定風向可調風量回風口、置換送風風口、高效過濾器送風口、矩形網式回風口、矩形風管插板風口等。
  風口選用總說明
  1 選型原則
  1.1 應充分了解風口的類型、功能、適用范圍、結構型式,根據工程特點、所需氣流組織類型、調節性能和送風方式等,選擇相應的風口型式。
  1.2 根據需要的風量(送風、回風或排風),在風口頸部(或風口進出口斷面處)允許的風速范圍內,確定所需風口的型號尺寸。
  1.3 校核所選風口的主要技術性能,如氣流射程、全壓損失、噪聲指標以及送至工作區域內氣流的風速與區域溫差。
  1.4 確定所選風口的布置安裝方式和與風道的連接方式。海南風機、海南防火閥、海南風管加工、海南鍍鋅板、海南百葉風口、海南人防設備
  2 選型要點
  2.1 風口布置需要綜合考慮室內氣流組織、噪聲、建筑裝修美觀要求、安裝維修以及經濟性等方面的因素。在選型時,應確定風口風速,計算風口風量、有效面積、射程。特別要注意建筑梁或柱子等對氣流的影響。對一些技術要求特殊的空調區域和風量較大的場合,風口的選擇宜輔以計算機模擬(CFD)方法確定。
  2.2 上部送風時,一般房間宜采用百葉風口或條縫風口等側送,側送氣流宜貼附;有吊頂時,應根據空調區高度與使用場所對氣流的要求,分別采用圓形、方形散流器;空間較大的公共建筑或室溫允許波動范圍大于或等于1.0℃的高大廠房,宜采用噴口或旋流風口送風。
  2.3 側裝式置換送風口的安裝,距地高度宜小于0.8m;出口風速民用建筑不宜大于0.2m/s,工業建筑不宜大于0.5m/s。
  2.4 對于室內散熱量大的場所(如計算機房)或高大空間(如影劇院),應優先選用氣流特性穩定的下部送風風口。如建筑結構限制,應優先選用誘導性能好的風口。冬季送熱風時,應注意室內空氣熱分層現象,宜選用有冬夏季調節功能的送風口。對于送風口安裝高度大于4m的場所,宜使用射流方向可調的風口,以適應負荷的變化。
  2.5 送風口的出口風速應根據送風方式、送風口類型、安裝高度、室內允許風速和噪聲等因素確定。消聲要求較高時,百葉風口、散流器、條縫風口送風等宜采用2 - 5m/s風速,噴口送風可采用4 -10m/s。
  2.6 回風口附近風速衰減很快,對室內氣流組織影響較小?;仫L(fēng)口的面風速確定應考慮三個因素:一是避免靠近回風口處的風速過大,防止對回風口附近經常停留的人員造成不適感;二是不要因風速過大而揚起灰塵及增加噪聲;三是盡可能減小風口截面,以節約初投資。

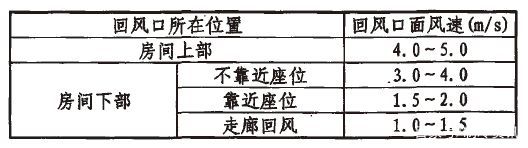

  2.7 回風口的面風速一般按下表中推薦的風速選取,當房間內對噪聲要求較高時,回風口的風速可適當降低。

  2.8 風口的風速應按實際有效面積計算。
  一、百葉風口選用說明
  1 百葉風口型式和特征

  1.1 單層百葉風口。風口的材質可為鋼、鋁合金、不銹鋼等。葉片橫裝為H 式,豎裝為V 式,可與對開多葉調節閥、鋁網過濾器配套使用。風口氣流流型屬圓射流,可依不同工況調節出風角度, H 式可調節豎向的仰角或俯角, V 式可調節水平方向擴散角。

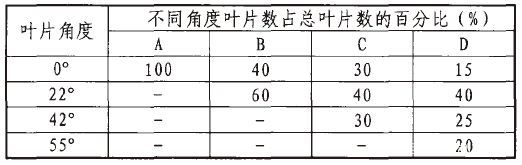

  1.2 雙層百葉風口。風口由外層可調葉片和內層固定葉片組成。外層葉片橫裝,內層葉片豎裝為HV 式,可調節豎向的仰角或俯角;外層葉片豎裝,內層葉片橫裝為VH 式,可調節水平方向擴散角。該風口可與對開多葉調節閥或過濾器配套使用。風口氣流流型屬圓射流,葉片可調成A 、B 、C 、D 四種吹出角度,葉片角度見下表:

  1.3 固定斜百葉風口。風口由固定百葉組成,葉片斜角為24°根據不同使用場所可采用單向或雙向斜送風兩種形式,可配對開多葉調節閥。
  1.4 地面固定斜百葉風口。風口由固定百葉組成,葉片軸直徑大于5mm,百葉與外框型材剛性應滿足地板送風荷載要求。風口為斜向送風,葉片斜度為11.3°,有單向及雙向斜送風兩種形式。
  2 百葉風口適用范圍
  2.1 單層百葉風口用于全空氣空調系統的側.送時,其空氣動力性能比雙層百葉口略差,僅用于一般空調工程。多數情況下用作回風口。
  2.2 雙層百葉風口用于全空氣空調系統的側送風口時,既可用于舒適性空調也可用于精度較高的工藝性空調。風口以側送為宜,頂送時,距離工作區高度不宜小于2.0m 。
  2.3 固定斜百葉風口可作送風,也可用作回風,適用于舒適性空調。安裝于吊頂上,并與吊頂齊平或者安裝在吊頂靜壓箱上,形成向下的斜送氣流。
  2.4 地面固定斜百葉風口安裝于地面,適用于下送風。
  3 百葉風口選用說明
  3.1 單、雙層百葉風口均以頸部尺寸(A x B)進行選型和制作。

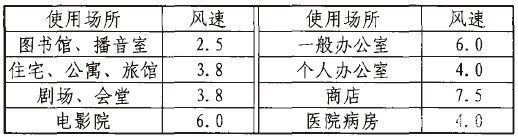

  3.2 側送百葉送風口的最大風速(m/ s)見下表。

  3.3 對于舒適性空調,當采用雙層百葉風口側送時,應選用橫向可調葉片在外、豎向固定葉片在內的風口。
  3.4 對于工藝性空調,當采用貼附側送時,應采用水平與垂直方向均可調節的雙層百葉風口,并配對開多葉調節閥。
  二、散流器選用說明
  1 散流器型式和特征
  1.1 方、矩形散流器按送風方向分為單面、兩面、三面和四面送風等多種型式,常用四面送風。氣流為平送貼附流型,可與對開多葉調節閥配合使用,調節風量。
  1.2 圓形散流器的擴散圈由多層錐面組成,平送流型,在頸部可裝單開或雙開板式調節閥,調節風量。
  1.3 圓盤型散流器的圓盤呈倒蘑菇形,并伸出吊頂表面,拆裝方便??膳c單開或雙開板式調節閥配套使用,調節風量。圓盤掛在上面一檔時,呈下送流型,掛在下面一檔時呈平送貼附流型。
  1.4 自力式溫控變流型散流器是將熱動元件安裝在圓形或方形散流器內,通過感受空調系統送風溫度的高低來調節葉片角度,改變送風氣流的流型"夏季送風溫度小于等于17 ℃時,調節葉片角度為水平送風;冬季送風溫度大于等于27℃ 時,調節葉片角度為垂直送風。
  1.5 地面散流器材質有鋁制和塑料兩種,其主要部件為面板、風向調節盤、卡圈、緊固環、集塵斗、靜壓箱。面板上的徑向肋片用以產生旋轉氣流,風向調節盤用以改變風向,可以產生垂直氣流。
  2 散流器適用范圍
  2.1 自力式溫控變流型散流器適用于高大空間頂部送風。
  2.2 地面散流器適合安裝在夾層地板內,用于高舒適標準的工作環境及計算機房等局部熱源較多的場合。
  2.3 其它種類散流器適用于公共建筑舒適性空調。
  3 散流器選用說明
  3.1 圓形或方形散流器相應送風面積的長寬比不宜大于1: 1.5。
  3.2 散流器宜對稱布置或梅花形布置,散流器中心線與側墻距離不宜小于1.0m。
  3.3 地面散流器不應直接安裝在座位下,安裝位置距離座位不宜小于400mm。
  3.4 并非所有地面散流器均需設集塵斗,且集塵斗安裝與否并不影響地面散流器的氣流流型。

  3.5 散流器的頸部最大允許風速(m/s)如下表:

  3.6 方、矩形散流器能形成1-4個方向的送風氣流,見下圖:
